Dalam dunia Project Cargo dan Marine Engineering, keberhasilan memindahkan muatan berbobot ratusan hingga ribuan ton tidak hanya ditentukan oleh kapasitas crane, kekuatan Self Propelled Modular Transporter (SPMT), atau desain Sea Fastening. Ada satu sistem yang sering tidak terlihat oleh banyak orang, tetapi justru memegang peranan penting dalam menjaga keselamatan seluruh operasi, yaitu Ballasting Operation.

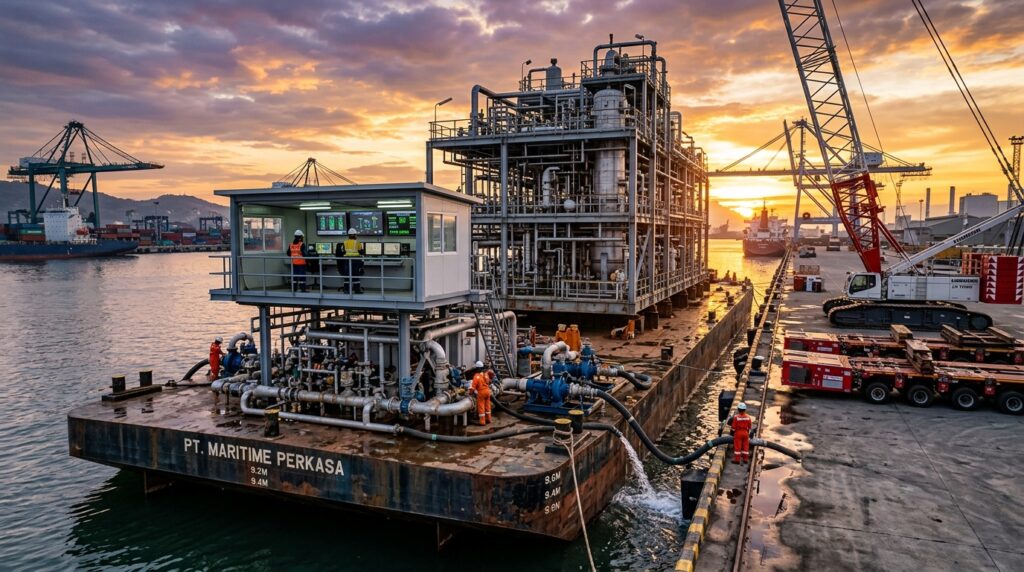

Bayangkan sebuah barge sedang membawa modul kilang minyak seberat 2.500 ton. Ketika modul tersebut mulai dipindahkan dari dek barge ke dermaga menggunakan SPMT atau crane, distribusi berat pada kapal akan berubah secara drastis. Tanpa penyesuaian ballast, barge dapat mengalami kemiringan (heel), perubahan trim, bahkan kehilangan stabilitas. Dalam kondisi ekstrem, perubahan tersebut dapat menyebabkan kegagalan operasi, kerusakan peralatan, hingga kecelakaan yang membahayakan personel dan aset proyek.
Ballasting Operation merupakan proses mengatur jumlah serta distribusi air laut di dalam ballast tank untuk mengendalikan draft, trim, heel, dan stabilitas kapal atau barge. Sistem ini memungkinkan kapal mempertahankan keseimbangan meskipun terjadi perubahan berat akibat pemuatan, pembongkaran, konsumsi bahan bakar, atau pengaruh kondisi laut. Pada operasi heavy lift, ballast bahkan sering diatur secara dinamis mengikuti perpindahan muatan agar kapal tetap berada dalam kondisi aman.
Dalam rangkaian pekerjaan Project Cargo, Ballasting Operation selalu berkaitan erat dengan Load Out Engineering, Towage Operation, dan Load In Operation. Seluruh proses tersebut harus didukung oleh analisis stabilitas, perhitungan hidrostatik, serta pengawasan dari tenaga ahli maupun Marine Warranty Surveyor (MWS) agar operasi berjalan sesuai standar keselamatan internasional.
Melalui artikel ini, InfoCargo akan membahas Ballasting Operation secara komprehensif, mulai dari prinsip kerja, komponen utama, tahapan pelaksanaan, hingga konsep engineering yang menjadi dasar pengambilan keputusan dalam setiap operasi heavy lift dan marine transportation.
Apa Itu Ballasting Operation?
Ballasting Operation adalah proses memasukkan, memindahkan, atau mengeluarkan air ballast dari tangki-tangki ballast untuk mengatur keseimbangan kapal atau barge sesuai kebutuhan operasional. Air ballast umumnya berasal dari air laut yang dipompa ke dalam ballast tank menggunakan ballast pump dan dialirkan melalui sistem perpipaan khusus.
Pada kapal niaga biasa, proses ini dilakukan agar kapal tetap stabil ketika berlayar tanpa muatan atau saat distribusi muatan berubah. Namun pada Project Cargo, fungsi ballast berkembang jauh lebih kompleks karena harus mampu mengimbangi perpindahan beban yang sangat besar selama proses pemuatan maupun pembongkaran.
Sebagai contoh, ketika sebuah modul seberat 1.800 ton dipindahkan dari dermaga ke atas barge, berat kapal akan bertambah secara bertahap. Engineer kemudian mengatur ballast agar perubahan draft dan trim tetap berada dalam batas aman. Sebaliknya, saat modul tersebut dibongkar di lokasi proyek, air ballast akan dipindahkan atau dikeluarkan untuk mengimbangi berkurangnya beban.
Dengan kata lain, Ballasting Operation merupakan “alat pengendali keseimbangan” yang bekerja di balik layar agar kapal tetap aman selama seluruh siklus Project Cargo berlangsung.
Fungsi Ballasting Operation dalam Project Cargo
Pada proyek heavy lift, ballast tidak hanya berfungsi sebagai pemberat kapal. Sistem ini memiliki beberapa fungsi yang saling berkaitan.
Menjaga Stabilitas Kapal
Fungsi utama ballast adalah menjaga kapal tetap stabil meskipun distribusi berat terus berubah. Stabilitas yang baik membuat kapal mampu mempertahankan posisi tegak dan mengurangi risiko kemiringan yang berlebihan.
Stabilitas ini menjadi sangat penting ketika crane mengangkat beban besar dari sisi kapal atau ketika SPMT mulai memindahkan modul menuju daratan.
Mengontrol Draft
Draft adalah jarak vertikal antara permukaan air dan bagian paling bawah lambung kapal.
Melalui pengaturan ballast, engineer dapat menentukan seberapa dalam kapal berada di air sehingga sesuai dengan kondisi dermaga, kedalaman kolam pelabuhan, maupun kebutuhan operasional.
Draft yang terlalu besar dapat menyebabkan kapal kandas, sedangkan draft yang terlalu kecil dapat mengurangi efisiensi propulsi dan stabilitas kapal.
Mengontrol Trim
Trim merupakan perbedaan draft antara bagian haluan (bow) dan buritan (stern).
Dalam beberapa operasi, engineer sengaja membuat kapal memiliki trim tertentu agar proses pemuatan lebih mudah dilakukan.
Sebagai contoh, ketika ramp barge harus sejajar dengan dermaga, ballast dapat dipindahkan ke tangki tertentu sehingga sudut kapal berubah sesuai kebutuhan.
Mengurangi Heel Angle
Heel adalah kemiringan kapal ke sisi kanan (starboard) atau kiri (port).
Selama operasi lifting, gaya yang dihasilkan crane sering menyebabkan kapal mengalami heel sementara. Ballasting Operation digunakan untuk mengurangi kemiringan tersebut agar tetap berada dalam batas yang diizinkan.
Menjaga Efisiensi Operasi
Ballasting yang tepat juga membantu:
- Mengurangi tegangan pada struktur lambung kapal.
- Menjaga propeller dan rudder tetap bekerja optimal.
- Memastikan distribusi beban tetap merata.
- Mendukung keselamatan personel selama operasi berlangsung.

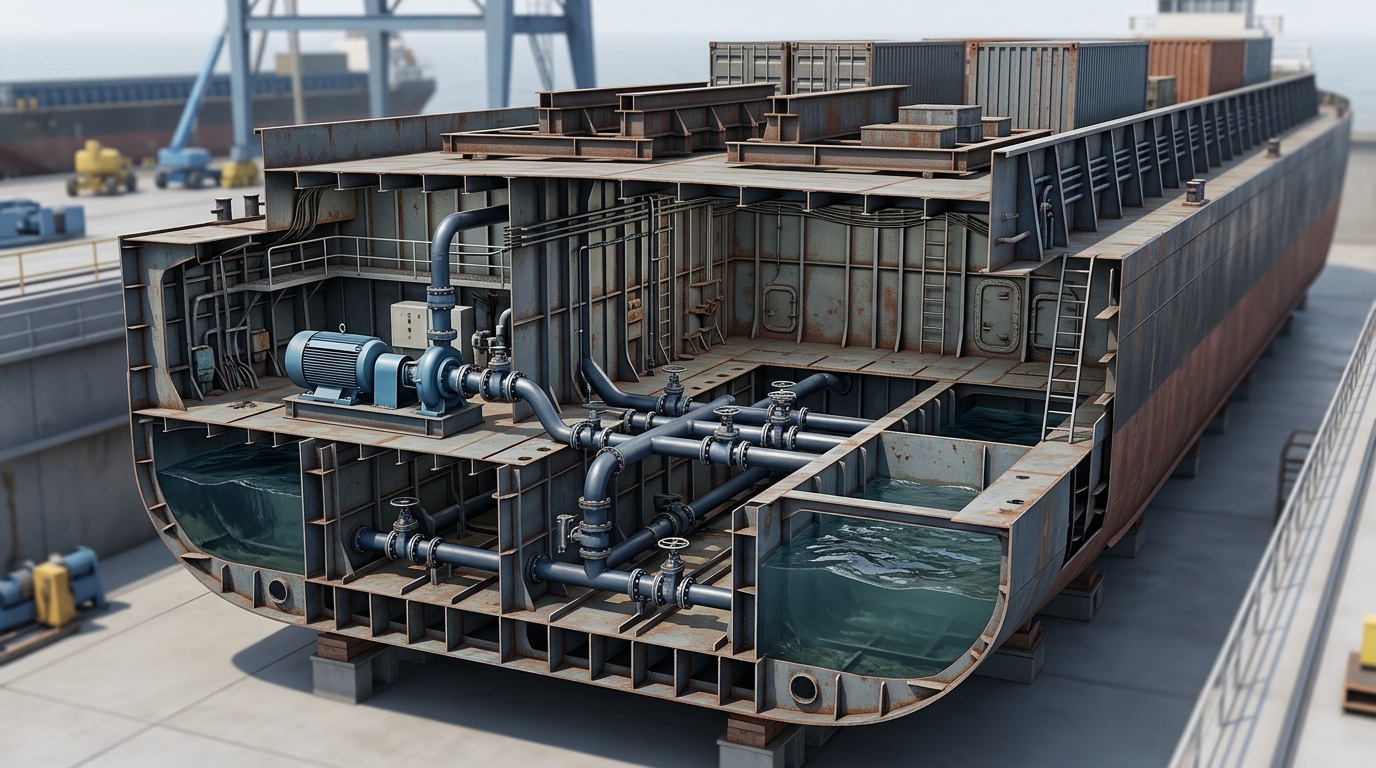

Komponen Utama Ballast System
Keberhasilan Ballasting Operation sangat bergantung pada sistem mekanis yang terdapat di dalam kapal atau barge. Setiap komponen memiliki fungsi yang saling mendukung sehingga proses pengisian maupun pengosongan ballast dapat dilakukan secara aman dan presisi.
Ballast Tank
Ballast tank merupakan ruang khusus yang dirancang untuk menampung air ballast.
Tangki ini biasanya ditempatkan pada:
- Double bottom.
- Wing tank.
- Fore peak tank.
- Aft peak tank.
- Side tank.
Posisi tangki dipilih agar perubahan volume air dapat memberikan pengaruh maksimal terhadap stabilitas kapal.
Ballast Pump
Ballast pump berfungsi memompa air laut masuk ke ballast tank maupun mengeluarkannya kembali ke laut.
Pada operasi heavy lift, kapasitas pompa harus mampu mengikuti perubahan beban yang terjadi selama proses pemindahan muatan. Beberapa standar marine operation juga mensyaratkan adanya kapasitas dan keandalan sistem ballast yang memadai untuk operasi load-out dan load transfer.
Ballast Piping System
Sistem perpipaan menghubungkan ballast pump dengan seluruh ballast tank.
Melalui jaringan pipa inilah air laut dapat dipindahkan dari satu tangki ke tangki lainnya sesuai kebutuhan operasi.
Desain perpipaan harus memungkinkan distribusi ballast berlangsung efisien tanpa mengganggu sistem kapal lainnya.
Ballast Valve
Valve digunakan untuk mengatur arah aliran air ballast.
Pada kapal modern, sebagian besar ballast valve telah dioperasikan secara hidrolik atau elektrik dari ruang kontrol sehingga operator dapat mengatur perpindahan ballast tanpa harus membuka katup secara manual.
Ballast Control System
Pada kapal heavy lift modern, seluruh proses ballasting dikendalikan melalui Ballast Control System.
Sistem ini menampilkan informasi seperti:
- Level ballast tank.
- Draft kapal.
- Trim.
- Heel.
- Status pompa.
- Posisi valve.
- Alarm apabila terjadi kondisi abnormal.
Dengan bantuan sistem digital tersebut, engineer dapat melakukan penyesuaian ballast secara real-time selama operasi berlangsung.
Tahapan Ballasting Operation
Dalam proyek Project Cargo, Ballasting Operation bukanlah aktivitas yang dilakukan secara acak. Seluruh proses mengikuti urutan kerja yang telah disusun oleh tim marine engineering berdasarkan kondisi kapal, berat muatan, karakteristik operasi, serta hasil analisis stabilitas. Setiap perubahan volume air ballast akan memengaruhi perilaku kapal di atas permukaan laut sehingga seluruh tahapan harus dipantau secara real time.
Initial Stability Assessment
Sebelum ballast dipindahkan, engineer terlebih dahulu melakukan evaluasi kondisi awal kapal.
Data yang dianalisis meliputi:
- Draft awal.
- Trim kapal.
- Heel angle.
- Displacement.
- Posisi Center of Gravity (CoG).
- Kondisi ballast tank.
- Berat muatan yang akan dipindahkan.
Data tersebut kemudian dibandingkan dengan hasil perhitungan hydrostatic dan stability booklet kapal untuk memastikan kondisi awal masih berada dalam batas operasi yang diizinkan.
Draft Reading
Tahapan berikutnya adalah membaca draft kapal pada beberapa titik.
Pembacaan dilakukan pada:
- Forward Draft.
- Midship Draft.
- Aft Draft.
Nilai draft ini menjadi dasar untuk menghitung displacement aktual kapal sekaligus memverifikasi apakah distribusi ballast telah sesuai dengan rencana operasi.
Pada proyek-proyek besar, pembacaan draft sering dilakukan beberapa kali selama proses heavy lifting berlangsung karena perubahan beban terjadi secara bertahap.
Ballast Filling
Apabila diperlukan penambahan berat pada bagian tertentu kapal, ballast pump mulai mengalirkan air laut menuju ballast tank yang telah ditentukan.
Engineer tidak hanya mempertimbangkan jumlah air yang masuk, tetapi juga:
- Urutan pengisian.
- Kecepatan pengisian.
- Distribusi antar tangki.
- Pengaruh terhadap trim.
- Pengaruh terhadap heel.
Pengisian yang terlalu cepat dapat menyebabkan perubahan stabilitas secara tiba-tiba sehingga proses biasanya dilakukan secara bertahap.
Ballast Transfer
Pada beberapa operasi, air ballast tidak dibuang ke laut, melainkan dipindahkan dari satu tangki ke tangki lainnya.
Metode ini lebih efisien karena:
- Menghemat waktu.
- Mengurangi penggunaan pompa tambahan.
- Mempertahankan displacement kapal.
- Mengurangi perubahan draft.
Ballast transfer banyak digunakan selama proses Load Out maupun Load In ketika distribusi berat berubah secara perlahan.
Continuous Monitoring
Selama operasi berlangsung, engineer terus memonitor berbagai parameter penting melalui Ballast Control System.
Parameter yang diawasi meliputi:
- Draft.
- Trim.
- Heel.
- Level ballast tank.
- Tekanan pompa.
- Status valve.
- Freeboard.
- Stabilitas kapal.
Monitoring dilakukan secara terus-menerus hingga seluruh proses heavy lift selesai.
Final Stability Verification
Setelah operasi selesai, dilakukan evaluasi akhir terhadap kondisi kapal.
Engineer memastikan bahwa:
- Draft sesuai perhitungan.
- Trim kembali normal.
- Heel berada dalam batas aman.
- Tidak terjadi overload pada struktur kapal.
- Seluruh ballast tank berada pada konfigurasi yang direncanakan.
Tahapan ini menjadi penutup Ballasting Operation sebelum kapal melanjutkan pelayaran atau memasuki tahapan berikutnya.
Engineering Calculation dalam Ballasting Operation
Ballasting Operation merupakan salah satu pekerjaan yang paling banyak melibatkan analisis engineering. Perubahan beberapa ratus ton air ballast dapat mengubah karakteristik stabilitas kapal secara signifikan.
Hydrostatic Table
Hydrostatic Table merupakan tabel yang menunjukkan hubungan antara draft dengan berbagai parameter hidrostatik kapal.
Melalui tabel ini engineer dapat mengetahui:
- Displacement.
- Waterplane Area.
- TPC (Ton Per Centimeter Immersion).
- LCB (Longitudinal Center of Buoyancy).
- KB.
- BM.
- MCTC.
Hydrostatic Table menjadi dasar hampir seluruh perhitungan ballast.
Metacentric Height (GM)
GM atau Metacentric Height merupakan indikator utama stabilitas kapal.
Secara sederhana:
- GM besar → kapal lebih stabil tetapi gerak rolling lebih cepat.
- GM kecil → kapal terasa lebih nyaman, tetapi stabilitas menurun.
- GM negatif → kapal berpotensi terbalik.
Karena itu setiap perubahan ballast harus mempertahankan nilai GM dalam batas yang direkomendasikan oleh naval architect.
Trim Calculation
Trim dihitung berdasarkan distribusi berat sepanjang kapal.
Engineer menentukan:
- Perubahan draft haluan.
- Perubahan draft buritan.
- Momen trim.
- Longitudinal Center of Gravity.
Perhitungan ini penting terutama ketika menggunakan ramp barge atau melakukan proses roll-on/roll-off.
Draft Calculation
Draft Calculation digunakan untuk memastikan kedalaman kapal tetap aman terhadap kondisi pelabuhan maupun lokasi proyek.
Draft yang berlebihan dapat menyebabkan:
- Kapal kandas.
- Kesulitan sandar.
- Hambatan saat keluar pelabuhan.
Sebaliknya draft yang terlalu kecil dapat memengaruhi stabilitas kapal.
Free Surface Effect
Salah satu fenomena yang paling diperhatikan dalam Ballasting Operation adalah Free Surface Effect.
Ketika ballast tank tidak terisi penuh, permukaan air di dalam tangki akan bergerak mengikuti gerakan kapal.
Pergerakan ini menyebabkan Center of Gravity berubah sehingga nilai GM menurun.
Semakin banyak tangki yang berada pada kondisi setengah penuh, semakin besar pula pengaruh Free Surface Effect terhadap stabilitas kapal.
Karena itu engineer biasanya menghindari kondisi ballast tank berada pada level menengah terlalu lama.
Risiko dalam Ballasting Operation
Walaupun terlihat sederhana, kesalahan dalam pengaturan ballast dapat menimbulkan konsekuensi serius.
Over Ballasting
Pengisian ballast yang berlebihan dapat meningkatkan draft sehingga kapal berisiko kandas atau mengalami beban struktur yang melebihi desain.
Uneven Ballasting
Distribusi ballast yang tidak seimbang menyebabkan heel maupun trim berlebihan sehingga operasi heavy lift menjadi tidak aman.
Pump Failure
Kerusakan ballast pump dapat menghentikan seluruh operasi karena engineer kehilangan kemampuan untuk mengontrol stabilitas kapal.
Valve Failure
Valve yang gagal membuka atau menutup dapat menyebabkan ballast berpindah ke tangki yang salah sehingga distribusi beban menjadi tidak sesuai rencana.
Human Error
Kesalahan membaca sounding, salah membuka valve, atau miskomunikasi antaroperator masih menjadi salah satu penyebab utama insiden ballast di lapangan.
Hubungan Ballasting Operation dengan Project Cargo
Ballasting Operation tidak pernah berdiri sendiri. Dalam proyek Project Cargo, sistem ballast menjadi penghubung yang memastikan setiap tahapan dapat dilakukan dengan aman.
Saat Load Out Engineering, ballast digunakan untuk menjaga elevasi dek barge agar tetap sejajar dengan dermaga atau jalur SPMT. Ketika kapal mulai berlayar pada tahap Towage Operation, ballast berfungsi mempertahankan draft, trim, dan stabilitas terhadap pengaruh gelombang, angin, serta perubahan distribusi beban. Selanjutnya, pada Load In Operation, ballast kembali disesuaikan secara bertahap mengikuti perpindahan muatan menuju lokasi proyek.
Karena perannya yang sangat vital, Ballasting Operation selalu berkaitan dengan dokumen engineering seperti Marine Warranty Survey, Method Statement, Risk Assessment, Lifting Plan, dan Transport Engineering. Semua dokumen tersebut saling melengkapi untuk memastikan setiap perubahan ballast telah diperhitungkan secara teknis dan memenuhi standar keselamatan.
Industri yang Menggunakan Ballasting Operation
Ballasting Operation diterapkan pada berbagai sektor yang melibatkan transportasi laut dan pemindahan beban berat, antara lain:
- Industri minyak dan gas (Oil & Gas).
- Offshore Construction.
- Smelter dan industri hilirisasi mineral.
- Pertambangan.
- Pembangkit listrik.
- Shipyard.
- Heavy Lift Logistics.
- EPC Project.
- Pelabuhan dan terminal khusus.
Pada proyek-proyek tersebut, sistem ballast menjadi bagian yang tidak terpisahkan dari operasi marine engineering.
FAQ
Apa yang dimaksud dengan Ballasting Operation?
Proses mengatur jumlah dan distribusi air ballast untuk menjaga stabilitas kapal atau barge selama operasi maupun pelayaran.
Mengapa ballast menggunakan air laut?
Karena mudah diperoleh, ekonomis, dan dapat dipompa masuk maupun keluar sesuai kebutuhan operasional.
Apa fungsi ballast tank?
Ballast tank berfungsi menampung air ballast yang digunakan untuk mengatur draft, trim, heel, dan stabilitas kapal.
Apa yang dimaksud dengan GM?
GM (Metacentric Height) adalah parameter yang menunjukkan kemampuan kapal untuk kembali ke posisi tegak setelah mengalami kemiringan.
Apa itu Free Surface Effect?
Fenomena perpindahan permukaan air di dalam tangki yang dapat mengurangi stabilitas kapal apabila ballast tank tidak terisi penuh.
Kesimpulan
Ballasting Operation merupakan salah satu sistem paling penting dalam Marine Engineering karena berfungsi menjaga keseimbangan kapal selama proses pemuatan, pelayaran, maupun pembongkaran muatan. Melalui pengaturan air ballast yang tepat, engineer dapat mengendalikan draft, trim, heel, serta stabilitas kapal sehingga operasi heavy lift dapat berlangsung dengan aman dan efisien.
Dalam praktiknya, Ballasting Operation tidak dapat dipisahkan dari tahapan Load Out Engineering, Towage Operation, dan Load In Operation. Seluruh proses tersebut membutuhkan perhitungan engineering yang akurat, mulai dari analisis hydrostatic, perhitungan GM, hingga evaluasi Free Surface Effect. Dengan dukungan Ballast Control System, prosedur kerja yang terdokumentasi, dan pengawasan dari tenaga ahli maupun Marine Warranty Surveyor, risiko operasional dapat ditekan sehingga keberhasilan proyek tetap terjaga.
