Dalam industri logistik modern, tidak semua muatan dapat dikirim menggunakan kapal kontainer atau kapal kargo konvensional. Ketika sebuah proyek membutuhkan pengiriman reaktor petrokimia seberat ribuan ton, modul LNG sepanjang puluhan meter, turbin pembangkit listrik, transformator berkapasitas besar, atau struktur offshore dengan dimensi yang melampaui batas normal, dibutuhkan kapal yang dirancang secara khusus untuk menangani muatan tersebut. Kapal ini dikenal sebagai Heavy Lift Vessel.
Heavy Lift Vessel merupakan salah satu aset paling penting dalam dunia Project Cargo dan Marine Engineering. Kapal ini dirancang untuk mengangkut muatan dengan berat dan dimensi ekstrem, sekaligus menjaga stabilitas kapal selama proses pemuatan, pelayaran, hingga pembongkaran. Berbeda dengan kapal kargo biasa yang mengutamakan kapasitas angkut berdasarkan volume, Heavy Lift Vessel lebih berfokus pada kemampuan struktur dek, distribusi beban, sistem ballast, serta pengendalian stabilitas agar mampu menerima beban yang sangat besar secara aman.
Dalam proyek EPC (Engineering, Procurement, and Construction), Heavy Lift Vessel menjadi penghubung antara lokasi fabrikasi dengan lokasi proyek. Banyak komponen industri saat ini diproduksi secara modular agar proses instalasi di lapangan menjadi lebih cepat. Modul-modul tersebut kemudian diangkut menggunakan Heavy Lift Vessel menuju pelabuhan atau lokasi konstruksi sebelum dipasang menggunakan crane atau dipindahkan menggunakan Self Propelled Modular Transporter (SPMT).
Keberhasilan operasi tersebut tidak hanya bergantung pada ukuran kapal, tetapi juga pada proses engineering yang sangat kompleks. Sebelum kapal menerima muatan, engineer harus melakukan analisis distribusi berat, menghitung kekuatan dek, menentukan konfigurasi ballast, mengevaluasi stabilitas kapal, serta merancang sistem Sea Fastening yang mampu menahan gaya akibat gelombang selama pelayaran. Semua proses tersebut saling berkaitan dengan Stability Calculation, Ballasting Operation, Load Out Engineering, Towage Operation, dan Marine Warranty Survey yang telah menjadi bagian dari cluster pengetahuan InfoCargo.
Seiring berkembangnya industri minyak dan gas, pertambangan, smelter, pembangkit listrik, hingga energi terbarukan, kebutuhan terhadap Heavy Lift Vessel terus meningkat. Kapal ini tidak hanya digunakan untuk mengangkut muatan berat, tetapi juga menjadi bagian penting dari strategi logistik proyek berskala nasional maupun internasional.
Apa Itu Heavy Lift Vessel?
Heavy Lift Vessel adalah kapal yang dirancang secara khusus untuk mengangkut muatan dengan berat, dimensi, atau karakteristik yang melebihi kemampuan kapal niaga konvensional. Muatan tersebut umumnya berupa komponen industri yang tidak dapat dibongkar menjadi bagian-bagian kecil karena alasan teknis, biaya, maupun efisiensi proyek.
Tidak seperti kapal kontainer yang membawa ribuan peti kemas dengan ukuran standar, Heavy Lift Vessel menangani muatan unik yang setiap proyeknya memiliki spesifikasi berbeda. Setiap pengiriman memerlukan analisis engineering tersendiri untuk memastikan distribusi beban, stabilitas kapal, dan sistem pengamanan muatan sesuai dengan karakteristik cargo.
Muatan yang sering diangkut menggunakan Heavy Lift Vessel antara lain:
- Modul petrokimia.
- Reaktor industri.
- Turbin pembangkit listrik.
- Generator.
- Transformator.
- Jacket offshore.
- Topside platform.
- Struktur baja smelter.
- Excavator tambang.
- Mining truck.
- Crane crawler.
- Kapal kecil dan yacht.
Karena setiap muatan memiliki pusat gravitasi, dimensi, dan titik angkat yang berbeda, tidak ada dua operasi Heavy Lift yang benar-benar sama. Oleh sebab itu, Heavy Lift Vessel selalu bekerja berdasarkan dokumen engineering yang telah disusun sebelum operasi dimulai.
Karakteristik Heavy Lift Vessel
Heavy Lift Vessel memiliki sejumlah karakteristik yang membedakannya dari kapal pengangkut barang pada umumnya.
Yang pertama adalah deck strength atau kekuatan dek. Permukaan dek dirancang agar mampu menerima beban titik (point load) yang sangat tinggi tanpa mengalami deformasi struktur. Pada beberapa kapal, kapasitas dek dapat mencapai puluhan ton per meter persegi sehingga mampu menopang modul industri berukuran sangat besar.
Karakteristik berikutnya adalah sistem ballast berkapasitas besar. Melalui ballast tank dan ballast pump, engineer dapat mengatur draft, trim, serta kemiringan kapal selama proses pemuatan maupun pembongkaran. Sistem ini sangat penting untuk menjaga stabilitas ketika distribusi berat berubah.
Heavy Lift Vessel juga memiliki sistem Sea Fastening Foundation, yaitu fondasi baja yang dilas pada dek kapal sebagai titik pemasangan struktur pengaman muatan. Sistem ini memastikan cargo tidak bergeser akibat gerakan kapal selama pelayaran.
Pada tipe tertentu, kapal dilengkapi crane heavy lift dengan kapasitas ratusan hingga ribuan ton sehingga proses pemuatan dapat dilakukan tanpa bantuan crane darat. Hal ini memberikan fleksibilitas tinggi ketika kapal beroperasi di pelabuhan dengan fasilitas terbatas.
Selain itu, kapal modern telah dilengkapi sistem monitoring digital yang memungkinkan engineer memantau kondisi ballast, draft, trim, stabilitas, distribusi beban, hingga kondisi cuaca secara real-time selama pelayaran.
Perkembangan Heavy Lift Vessel
Perkembangan Heavy Lift Vessel tidak dapat dipisahkan dari meningkatnya kebutuhan industri terhadap transportasi komponen berukuran besar.
Pada awal perkembangan industri offshore, sebagian besar struktur masih dirakit langsung di lokasi proyek. Namun metode tersebut membutuhkan waktu lama dan biaya yang sangat besar. Seiring kemajuan teknologi fabrikasi, industri mulai memproduksi modul dalam lingkungan pabrik yang lebih terkontrol, kemudian mengirimkannya dalam kondisi utuh menuju lokasi instalasi.
Perubahan metode konstruksi tersebut mendorong lahirnya Heavy Lift Vessel modern yang mampu membawa modul dengan berat ribuan ton secara aman melintasi samudra.
Saat ini Heavy Lift Vessel digunakan pada berbagai sektor seperti pembangunan kilang minyak, terminal LNG, smelter, pembangkit listrik, offshore platform, offshore wind farm, hingga proyek infrastruktur maritim berskala besar.
Fungsi Heavy Lift Vessel
Heavy Lift Vessel memiliki fungsi yang jauh lebih luas dibandingkan sekadar mengangkut barang dari satu pelabuhan ke pelabuhan lain. Kapal ini merupakan bagian dari sistem logistik proyek yang dirancang untuk mendukung seluruh siklus pembangunan industri.
Mengangkut Modul Industri
Salah satu fungsi utama Heavy Lift Vessel adalah mengangkut modul industri yang telah selesai difabrikasi menuju lokasi proyek. Pendekatan modular memungkinkan sebagian besar pekerjaan dilakukan di workshop sehingga waktu konstruksi di lapangan menjadi lebih singkat.
Mendukung Proyek Offshore
Pada industri minyak dan gas lepas pantai, Heavy Lift Vessel digunakan untuk mengangkut jacket, topside, living quarter, subsea module, hingga berbagai struktur pendukung lainnya. Beberapa jenis kapal bahkan mampu melakukan instalasi langsung menggunakan crane berkapasitas sangat besar.
Mengangkut Heavy Equipment
Selain modul industri, kapal ini juga digunakan untuk memobilisasi excavator, bulldozer, mining truck, wheel loader, crane crawler, transformator, generator, dan berbagai alat berat lain yang memiliki dimensi maupun berat di atas kapasitas moda transportasi biasa.
Mendukung Mobilisasi Proyek EPC
Dalam proyek EPC, sinkronisasi kedatangan material menjadi faktor yang sangat menentukan keberhasilan proyek. Heavy Lift Vessel memungkinkan berbagai komponen utama tiba dalam kondisi utuh sehingga proses instalasi dapat dilakukan lebih cepat dengan risiko yang lebih rendah.
Jenis-Jenis Heavy Lift Vessel
Tidak semua Heavy Lift Vessel memiliki desain yang sama. Pemilihan jenis kapal bergantung pada karakteristik muatan, metode pemuatan, kondisi pelabuhan, serta kebutuhan proyek.
Crane Vessel
Crane Vessel dilengkapi satu atau dua crane heavy lift yang mampu mengangkat beban hingga ribuan ton. Kapal ini banyak digunakan untuk instalasi platform offshore, pengangkatan jacket, pemasangan topside, dan pekerjaan konstruksi laut lainnya.
Deck Cargo Vessel
Deck Cargo Vessel memiliki dek terbuka yang luas dengan struktur yang diperkuat sehingga mampu membawa berbagai jenis muatan oversized maupun overweight. Jenis kapal ini paling banyak digunakan untuk transportasi modul industri dan alat berat.

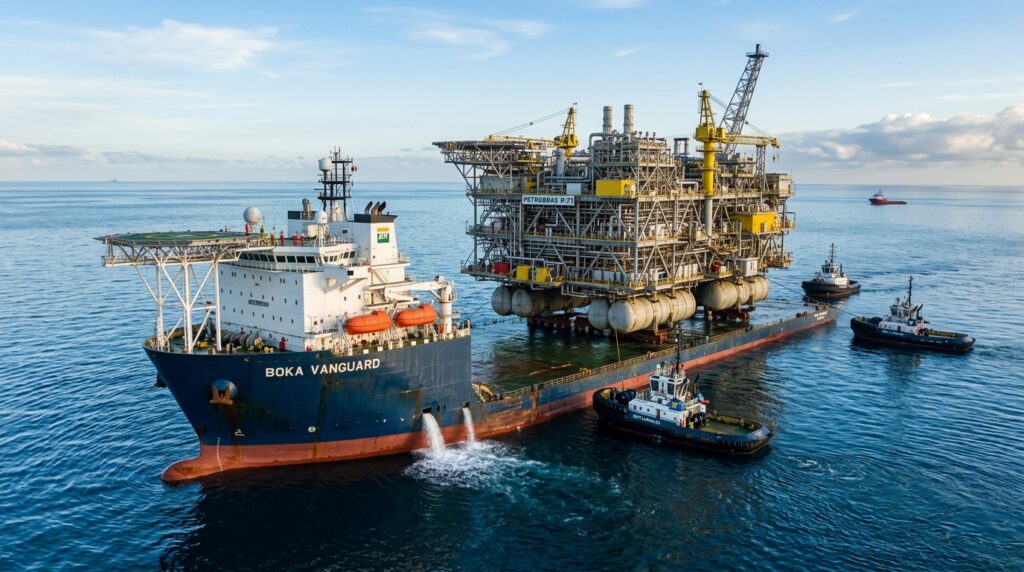

Semi-Submersible Heavy Lift Vessel
Semi-submersible Heavy Lift Vessel merupakan salah satu jenis kapal paling canggih dalam industri marine engineering. Melalui sistem ballast, kapal dapat menurunkan permukaan dek hingga berada di bawah permukaan air sehingga memungkinkan proses Float-On/Float-Off dilakukan secara aman.
Module Carrier
Module Carrier dirancang khusus untuk mengangkut modul industri dengan dimensi yang sangat besar. Dek kapal dibuat datar tanpa banyak hambatan sehingga memudahkan proses pemuatan menggunakan SPMT maupun metode skidding.
Open Deck Barge
Untuk proyek dengan kebutuhan transportasi jarak pendek maupun antar pulau, Open Deck Barge sering digunakan sebagai alternatif Heavy Lift Vessel. Barge ini umumnya ditarik menggunakan tugboat dan banyak dimanfaatkan dalam proyek pertambangan, smelter, serta pembangunan infrastruktur pesisir.
Komponen Utama Heavy Lift Vessel
Keberhasilan sebuah Heavy Lift Vessel tidak hanya ditentukan oleh ukuran kapal atau kapasitas angkutnya. Yang jauh lebih penting adalah bagaimana seluruh sistem di dalam kapal bekerja secara terpadu untuk mendukung operasi pengangkatan dan transportasi muatan berat. Mulai dari struktur dek, sistem ballast, hingga perangkat navigasi, setiap komponen dirancang untuk menghadapi beban yang jauh lebih besar dibandingkan kapal niaga konvensional.
Cargo Deck Berkapasitas Tinggi
Cargo deck merupakan area utama tempat seluruh muatan ditempatkan selama pelayaran. Pada Heavy Lift Vessel, dek dirancang menggunakan baja berkekuatan tinggi dengan struktur penguat (stiffener) yang mampu menerima beban titik maupun beban merata dalam jumlah yang sangat besar.
Sebelum muatan ditempatkan di atas dek, engineer akan menghitung deck load capacity, distribusi beban, serta kemungkinan konsentrasi gaya pada titik-titik tertentu. Jika diperlukan, akan dipasang grillage atau load spreading structure untuk mendistribusikan beban agar tidak melebihi kapasitas struktur kapal.
Ballast System
Sistem ballast merupakan “jantung” dari Heavy Lift Vessel. Air laut dipompa masuk atau keluar dari ballast tank untuk mengatur draft, trim, serta kemiringan kapal selama proses pemuatan maupun pembongkaran.
Pada operasi heavy lift, ballast tidak hanya digunakan saat kapal berlayar, tetapi juga selama proses Load Out, Float-On/Float-Off, maupun ketika crane mulai mengangkat beban. Perubahan distribusi berat sekecil apa pun harus segera diimbangi melalui pengaturan ballast agar stabilitas kapal tetap berada dalam batas aman.
Heavy Lift Crane
Beberapa Heavy Lift Vessel dilengkapi crane berkapasitas ratusan hingga ribuan ton. Crane ini memungkinkan kapal melakukan pemuatan maupun pembongkaran secara mandiri tanpa bergantung pada crane darat.
Untuk operasi offshore, crane vessel bahkan mampu melakukan instalasi jacket, topside, monopile, dan struktur bawah laut langsung di lokasi proyek.
Sea Fastening System
Setelah muatan berada di atas dek, pekerjaan berikutnya adalah memastikan cargo tidak bergeser selama pelayaran.
Sea Fastening terdiri dari berbagai komponen seperti:
- Saddle support.
- Steel stool.
- Bracket.
- Lashing point.
- Chain lashing.
- Wire rope.
- Welded stopper.
- Steel chock.
Seluruh sistem tersebut dirancang berdasarkan hasil analisis gaya akibat gelombang, angin, percepatan kapal, serta karakteristik muatan.
Heavy Lift Vessel modern telah dilengkapi berbagai sistem digital untuk membantu pengambilan keputusan selama operasi.
Data yang dimonitor meliputi:
- Posisi kapal.
- Kecepatan angin.
- Tinggi gelombang.
- Kondisi ballast.
- Draft.
- Trim.
- Heel.
- Distribusi beban.
- Konsumsi bahan bakar.
- Kondisi mesin utama.
Semua informasi tersebut digunakan oleh nakhoda dan marine engineer untuk menjaga keselamatan operasi selama pelayaran.
Bagaimana Heavy Lift Vessel Bekerja?
Meskipun terlihat seperti kapal pengangkut biasa, operasi Heavy Lift Vessel sebenarnya merupakan rangkaian proses engineering yang melibatkan banyak disiplin ilmu.
Seluruh pekerjaan dimulai sejak tahap perencanaan proyek. Tim engineering akan mempelajari gambar muatan, menentukan titik angkat (lifting point), menghitung pusat gravitasi (Center of Gravity), serta menganalisis distribusi beban terhadap struktur kapal.
Selanjutnya dilakukan Cargo Survey untuk memverifikasi dimensi aktual, berat, serta kondisi fisik muatan. Data tersebut menjadi dasar dalam penyusunan Transport Engineering, Method Statement, dan Lifting Plan.
Sebelum pemuatan dilakukan, ballast diatur agar dek kapal berada pada elevasi yang sesuai dengan dermaga atau jalur SPMT. Setelah cargo berhasil ditempatkan di atas kapal, engineer kembali melakukan perhitungan stabilitas dan memasang sistem Sea Fastening sesuai desain yang telah disetujui.
Selama pelayaran, sistem ballast terus dimonitor untuk menjaga draft, trim, dan stabilitas kapal. Apabila kondisi cuaca berubah atau kapal menghadapi gelombang tinggi, ballast dapat disesuaikan agar perilaku kapal tetap aman.
Ketika kapal tiba di pelabuhan tujuan, seluruh proses dilakukan secara terbalik melalui operasi Load In, hingga muatan berhasil dipindahkan menuju lokasi proyek.
Tahapan Operasi Heavy Lift Vessel
Operasi Heavy Lift Vessel merupakan rangkaian pekerjaan yang saling berkaitan. Kesalahan pada satu tahapan dapat memengaruhi keseluruhan proyek.
Engineering Study
Tahap pertama adalah analisis engineering yang meliputi:
- Cargo Survey.
- Stability Calculation.
- Deck Strength Analysis.
- Ballast Calculation.
- Route Study.
- Weather Assessment.
Persiapan Kapal
Sebelum muatan tiba, kapal dipersiapkan dengan melakukan:
- Pemeriksaan struktur dek.
- Pemeriksaan ballast system.
- Pemeriksaan crane.
- Pemeriksaan navigasi.
- Persiapan Sea Fastening Foundation.
Load Out
Muatan dipindahkan menuju kapal menggunakan SPMT, crawler crane, hydraulic trailer, atau metode skidding.
Selama proses ini ballast terus disesuaikan agar kapal tetap stabil.
Sea Fastening
Setelah cargo berada pada posisi akhir, engineer memasang seluruh sistem pengaman sesuai gambar engineering.
Seluruh pengelasan maupun pemasangan lashing akan diperiksa kembali sebelum kapal mendapatkan izin berlayar.
Ocean Transportation
Selama pelayaran dilakukan monitoring terhadap:
- Kondisi cuaca.
- Gelombang.
- Ballast.
- Trim.
- Heel.
- Sea Fastening.
- Posisi muatan.
Load In
Sesampainya di lokasi tujuan, cargo dibongkar menggunakan metode yang telah direncanakan sebelumnya hingga berhasil ditempatkan di area proyek.
Engineering Analysis pada Heavy Lift Vessel
Heavy Lift Vessel tidak pernah beroperasi hanya berdasarkan pengalaman. Seluruh keputusan teknis didukung oleh berbagai analisis engineering.
Analisis tersebut meliputi:
Stability Analysis
Menentukan kemampuan kapal mempertahankan keseimbangan selama menerima perubahan beban.
Ballast Analysis
Menghitung konfigurasi ballast agar draft, trim, dan heel tetap sesuai dengan batas desain.
Deck Strength Analysis
Memastikan struktur dek mampu menerima seluruh beban tanpa mengalami deformasi permanen.
Load Distribution Analysis
Menghitung distribusi beban terhadap struktur kapal sehingga tidak terjadi konsentrasi gaya yang berlebihan.
Motion Analysis
Menganalisis respons kapal terhadap gelombang selama pelayaran sehingga engineer dapat menentukan batas operasional yang aman.
Weather Routing Analysis
Menentukan rute pelayaran yang paling aman berdasarkan prakiraan cuaca, tinggi gelombang, arah angin, dan arus laut.
Standar Keselamatan dan Regulasi
Operasi Heavy Lift Vessel mengikuti berbagai standar internasional untuk memastikan keselamatan personel, kapal, serta muatan.
Beberapa standar yang umum digunakan antara lain:
- International Maritime Organization (IMO).
- SOLAS (Safety of Life at Sea).
- International Convention for Load Lines.
- DNV Rules & Recommended Practices.
- ABS Rules for Building and Classing Marine Vessels.
- Lloyd’s Register Rules.
- ISO 19901 (Offshore Structures).
- IMCA Guidelines untuk operasi offshore.
Selain itu, proyek bernilai tinggi umumnya mewajibkan keterlibatan Marine Warranty Surveyor (MWS) sebagai pihak independen yang melakukan verifikasi terhadap seluruh dokumen engineering sebelum operasi dilaksanakan.
Risiko dalam Operasi Heavy Lift Vessel
Walaupun didukung teknologi modern, operasi Heavy Lift tetap memiliki tingkat risiko yang tinggi.
Beberapa risiko utama meliputi:
Pergeseran Muatan
Sea Fastening yang tidak memadai dapat menyebabkan cargo bergeser selama pelayaran.
Kehilangan Stabilitas
Kesalahan perhitungan ballast maupun distribusi beban dapat menyebabkan kapal mengalami heel yang berlebihan.
Kerusakan Struktur Dek
Apabila deck loading melebihi kapasitas desain, struktur kapal dapat mengalami deformasi bahkan kegagalan.
Cuaca Ekstrem
Gelombang tinggi, angin kencang, dan badai dapat meningkatkan gaya dinamis pada muatan sehingga memengaruhi stabilitas kapal.
Human Error
Kesalahan komunikasi, pemasangan lashing yang tidak sesuai gambar engineering, maupun kesalahan prosedur tetap menjadi salah satu penyebab utama kegagalan operasi heavy lift.
Industri yang Menggunakan Heavy Lift Vessel
Heavy Lift Vessel menjadi bagian penting dalam berbagai sektor industri, antara lain:
- Minyak dan Gas Lepas Pantai (Offshore Oil & Gas).
- Kilang Minyak dan Petrokimia.
- LNG dan FSRU.
- Smelter dan Industri Hilirisasi Mineral.
- Pertambangan.
- Pembangkit Listrik.
- Offshore Wind Farm.
- Galangan Kapal.
- Infrastruktur Pelabuhan.
- Proyek EPC berskala besar.
Pertanyaan yang Sering Diajukan
Apa yang dimaksud dengan Heavy Lift Vessel?
Heavy Lift Vessel adalah kapal yang dirancang khusus untuk mengangkut muatan dengan berat dan dimensi ekstrem yang tidak dapat ditangani oleh kapal kargo biasa.
Apa perbedaan Heavy Lift Vessel dengan kapal kontainer?
Kapal kontainer dirancang untuk membawa peti kemas berukuran standar, sedangkan Heavy Lift Vessel dirancang untuk membawa muatan oversized dan overweight seperti modul industri, alat berat, atau struktur offshore.
Apakah semua Heavy Lift Vessel memiliki crane?
Tidak. Sebagian kapal memiliki crane heavy lift terintegrasi, sementara yang lain mengandalkan crane darat atau floating crane saat proses pemuatan dan pembongkaran.
Mengapa sistem ballast sangat penting?
Karena ballast digunakan untuk menjaga stabilitas kapal selama distribusi beban berubah pada saat pemuatan, pelayaran, maupun pembongkaran.
Apakah Heavy Lift Vessel digunakan di Indonesia?
Ya. Heavy Lift Vessel banyak digunakan untuk proyek smelter, pembangkit listrik, industri minyak dan gas, pertambangan, serta pembangunan infrastruktur maritim di Indonesia.
Kesimpulan
Heavy Lift Vessel merupakan tulang punggung transportasi laut untuk muatan berukuran besar dan berbobot ekstrem dalam industri Project Cargo. Kapal ini tidak hanya berfungsi sebagai alat angkut, tetapi juga sebagai platform engineering yang mengintegrasikan kekuatan struktur, sistem ballast, analisis stabilitas, serta teknologi pengamanan muatan agar setiap pengiriman dapat dilakukan dengan aman dan efisien.
Keberhasilan operasi Heavy Lift Vessel bergantung pada kolaborasi berbagai disiplin ilmu, mulai dari Cargo Survey, Transport Engineering, Stability Calculation, Ballasting Operation, Sea Fastening, hingga Marine Warranty Survey. Dengan perencanaan yang matang dan penerapan standar internasional, Heavy Lift Vessel mampu mendukung berbagai proyek strategis seperti pembangunan kilang minyak, smelter, pembangkit listrik, offshore platform, hingga infrastruktur industri berskala besar.
